冲床工作原理和图解

　　冲床是一种在金属加工中常见的机械设备，它通过模具将金属板材加工成特定形状的零件。在日常生产中，冲床的应用范围包括冲孔、切割、成形等多种加工方式，其工作原理虽不复杂，但涉及力学和机械传动的基础知识。理解冲床的工作流程，可以帮助操作人员更安全、高效地进行生产，同时对维护设备也有参考价值。
　　

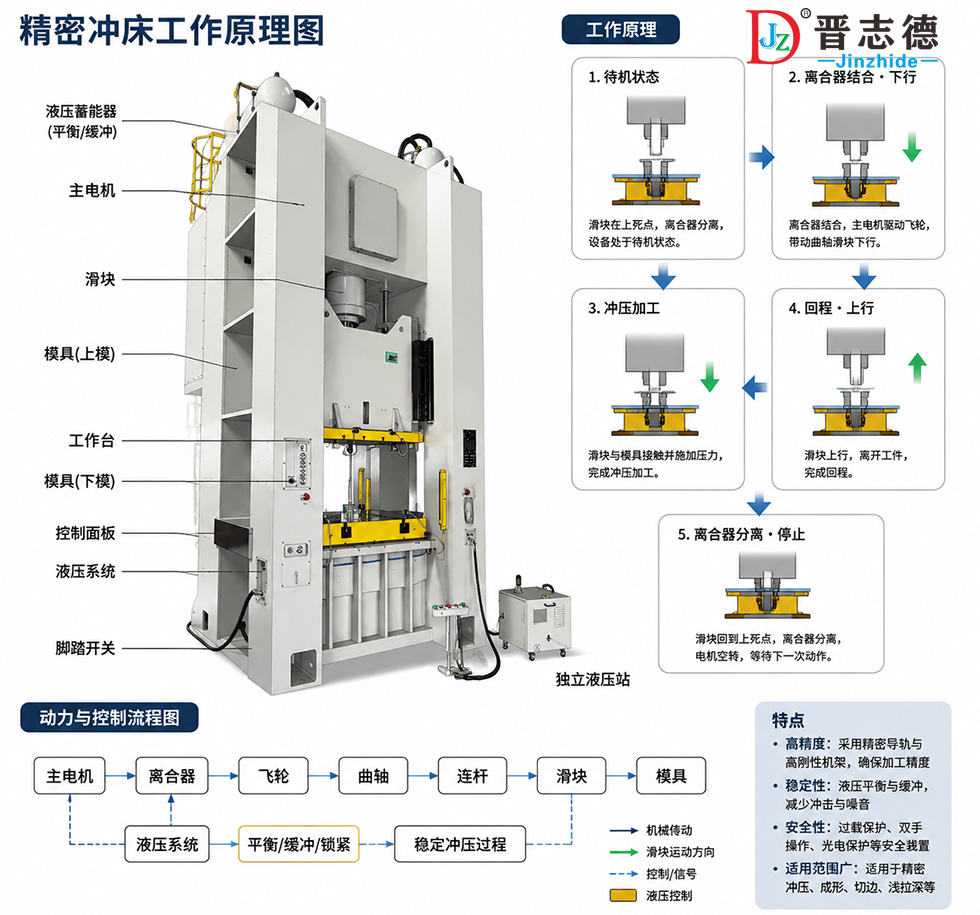

　　冲床的基本组成主要包括机身、动力装置、滑块、工作台以及模具。机身承担整个设备的重量与结构支撑，保证设备在运转过程中的稳定性。动力装置通常由电动机驱动，通过传动系统将旋转运动转换为直线运动，推动滑块上下移动。滑块是冲床的核心活动部件之一，它直接带动模具对工件施加冲压力。工作台则用于固定工件，并提供与滑块配合的平面，确保加工精度。
　　
　　冲床的工作过程可以理解为能量传递和力的应用。电动机运转时，通过曲柄连杆机构或凸轮机构，将旋转运动转化为滑块的上下直线运动。当滑块下行时，固定在其上的上模会与下模接触，夹持在模具间的金属板材受到压力作用发生变形或切割。经过一次行程，滑块上行，工件从模具中脱离，为下一次加工做好准备。这个过程不断重复，完成对金属板材的批量加工。
　　

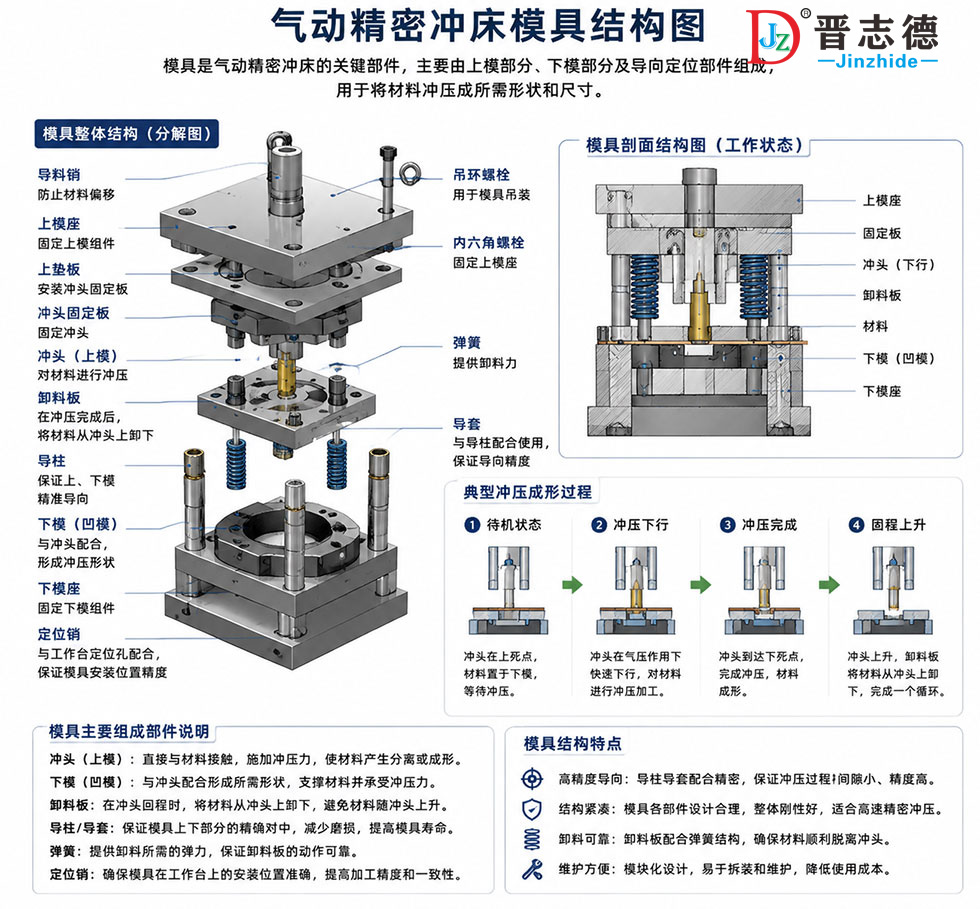

　　冲床的模具结构决定了产品的形状。模具由上模和下模组成，中间夹持金属板。根据加工要求，模具内部可能包括冲孔、弯曲或切割的形状轮廓。操作人员在使用时，需要根据板材厚度和材料硬度选择合适的模具组合。同时，模具间隙的调整对于加工精度和冲床寿命也有影响。合适的间隙不仅可以减少板材损伤，还能降低设备的磨损。
　　在冲床运行中，力的传递是保证加工顺利的重要因素。滑块通过机械传动将电机的旋转能量转化为冲压力，压力大小取决于材料种类、厚度以及模具的设计。工件在模具间被压制时，会发生塑性变形，从而形成所需形状。在冲孔或切割过程中，冲头需要克服材料的抗剪强度，这要求滑块和传动机构的刚性足够，确保冲程平稳，避免出现偏位或模具损坏。

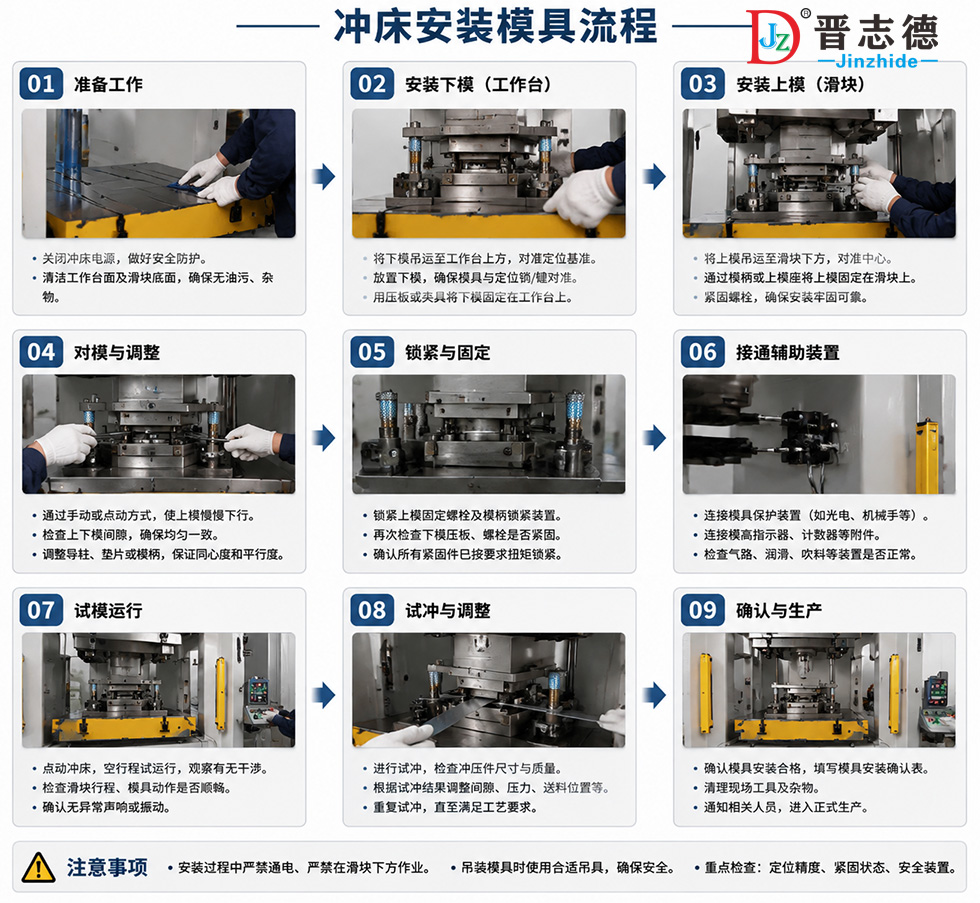

　　冲床操作安全性需要注意几个方面：1、操作人员应根据设备说明书正确安装模具，并确保固定牢固。2、在冲床运转时，手部不得接触滑块和模具区域，以防发生意外伤害。3、定期检查润滑系统、传动机构和电气装置，保持设备在良好状态，也是保证生产顺利的重要措施。通过科学的操作和维护，可以延长冲床的使用寿命，同时维持加工质量的一致性。
　　冲床通过滑块驱动滑块对金属板材进行冲压加工，动力系统、模具、送料及定位系统共同作用，使金属加工达到所需形状。理解其工作原理和构造，有助于操作人员安全、有效地进行冲压作业，同时保证产品质量和生产效率。
