CP-80T C型三圓导柱高速精密冲床

发布时间:2011-05-21 16:14:17 发布人:admin 来源:晋志德机械

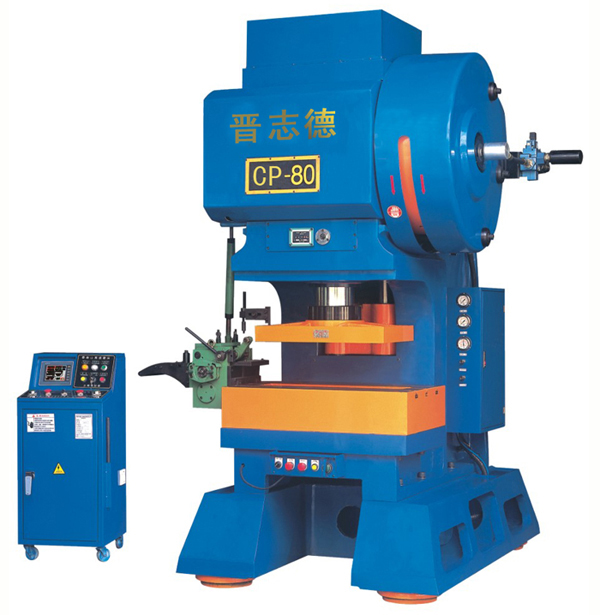

CP-80T C型三圓导柱高速精密冲床

性能特点:

机型范围:CP-25~80 Tons

适用范围:CP(C型高速冲床)-广泛适用于精密电子、通讯、电脑、家用电器、交通工具(汽车、摩托车、自行车)、汽车零部件、马达定转子等小型精密零件等冲压及成型。

机型特点:
  1、高强度铸铁机架,整体机架结构刚强,经应力消除,确保长期精密,材质稳定精度不变,冲压精度在0.015mm以内,甚至可达0.01mm,垂直精度可达1.2丝,行程最高可到1300次/分钟。最适合连续冲压生产。
  2、采用C型机械机构,导向运动采用三圆导向结构,精度准确、稳定,检测维修方便。曲轴与电机联动采用轴承结构,配置反侧动态平衡系统,配置模高显示器,配置油压锁固系统,配置强制润滑系统。
  3、反侧负载动态平衡装置,预留上模重量,可抵消往复运动产生的惯性,以平衡冲床在高速运转时的震动,及降低冲床作业时的噪音。
  4、偏心轴设计,强度远大于一般曲轴设计,可承受较大的能力输出而且不易变形。
  5、中心导柱及滑块导柱,均涂镀镍铬合金钢,经过调质处理与研磨精密加工。
  6、日本原装KOYO轴承配置,保证机台在高速冲压中精度不变,寿命更长。
  7、严格的动态下死点检测,“温升恒速”、“恒温恒速”、“温升加速”及100万次连续高速性能测试。
  8、电脑数值监控系统,面板操作方便,是冲床自动化的最佳配备。
  9、油压式滑块锁紧装置,保持模具高度不变,确保产品精度需求。
  10、手动式模高调整,配备模高指示器,精度0.1mm。
  11、整部冲床人性化设计,电脑监控系统,能自动修正刹车角度并能自我诊断机械异常状况,面板显示。

高速冲床主要技术参数:

机型(Model)

CP80/CD80

能力(Capacity)

80Ton

行程(Stroke of Slide)

25mm

30mm 40mm 50mm

每分钟行程数(S.P.M)

200-600

200-500 200-400 200-300

闭合高度(Die-Height)

330-360mm

平  板

1000(1100)×600×110mm

冲  头

580×450mm

調整量(Slide Adjustment)

30mm

落料孔(Bed opening)

600×110mm

马达(Motor)

15HP

总量(Gross Weight)

13000Kgs

循环系统(Lubrication)

Forceful Automa tion

变速系统(Speed contro)

Lnverter

离合和刹车(Clutch&Brake)

Air&Friction

动态平衡系统

- / 0

避震系統(Vibration Systen)

option

油压锁冲头系统 0 / 0
