精密冲床平衡器的作用及平衡点的设定

发布时间:2012-03-29 11:20:33 发布人: 来源:晋志德机械

  谈到冲床平衡器的作用,我们就必须从冲床的传动原理谈起,冲床动力来源于主电机,主电机透过V型皮带连接来带动飞轮产生能量,再经由冲床传动轴,大齿轮,曲轴,连杆而传至冲头来完成冲压动作。冲床在运转过程中,由于传动结构转动则必然产生惯性,从而导致各传动件因为间隙的关系而产生撞击、振动,这时就必需经由平衡器来平衡此惯性,这就是平衡器的主要作用。平衡器通常位于冲床顶部(对于大多数精密冲床来讲,冲床两侧的气缸即为平衡器),当冲床运转时行程从下往上时平衡器起到一个帮拉作用,平衡滑块和模具的重量,消除或减少综合间隙,使导路不会发生偏移起到平衡作用,特别是在冲床使用大模具冲压时减少了主马达的使用功率已达到省电目的。
  冲床常用的平衡器有两种:
  一、冲床弹簧式平衡器:具有当弹簧等零件发生破损时,避免其零件飞散的构造。
  二、冲床气压式平衡器(大多数精密冲床采用此种,又称为平衡气缸):
  1、具有当活塞等零件发生破损时,防止其零件飞散之构造。
  2、在冲床制动装置未动作时,使冲头及其附属装置维持在行程的任何位置,并具有在气压低于设定压力时,自动停止滑块等动作的构造,安全性能更高。
  作为专业冲床生产商,晋志德机械特别强调,平衡器很重要,但需注意实际使用时必须要设定好平衡器的压力,找准平衡点压力,这样才能确保整个冲床的性能稳定。
  下面就仔细介绍一下,冲床平衡器平衡点的设定方法:
  平衡器空压设定基准:
  冲床基准平衡点的确定方法:
  *固定值(设计面决定)   *总合间隙(滑块位移变化曲线判定)  *滑块调整电流值,主电机运转电流值(电流变化判定)  *技术指示 一般以冲头位移变化曲线判定
  力的控制:
  通过平衡器空气压力大小的控制来改变施力大小
  W=PXA  W:冲头,连杆,平衡器活塞等运动部份重量 + 设计上最大上模重量  P:使用空气压力  A:汽缸的活塞面积
  冲床平衡点测定的条件方法:
  1、滑块停于下死点
  2、平衡器压力完全排除
  3、量表架设并归零
  4、记录各平衡器空气压力下之量表读值

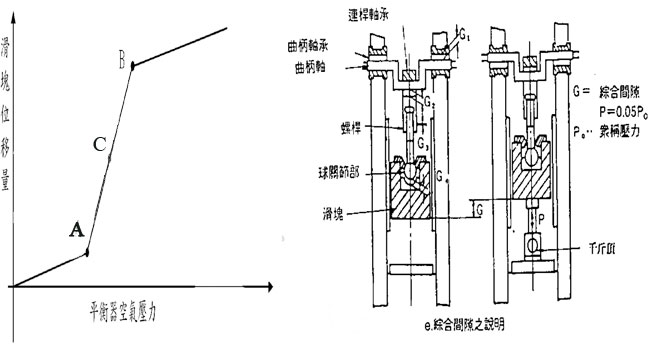

  冲床的平衡点:记录滑块位置变化与平衡器空气压力相对应的关系,由冲头位移曲线的变化来决定平衡器空气压力设定值。
  冲床压力平衡表
  晋志德冲床平衡器能力线图使用说明:
  在晋志德每一台冲床的平衡器压力表附近的机身上均有张贴平衡器能力线图标牌 (右图示),标牌上X 轴表示空气压 力值( kg/cm2),Y 轴表示上模重量值 ( tons )。当冲头底面已挂上模具时, 以上模重量值对照空气压力值后,调整平衡器调压阀使平衡器压力表的空气压力与与标牌标示压力相吻合,这样即可确保冲头运转的平衡,确保冲床精度的稳定。
冲床平衡器能力线图
