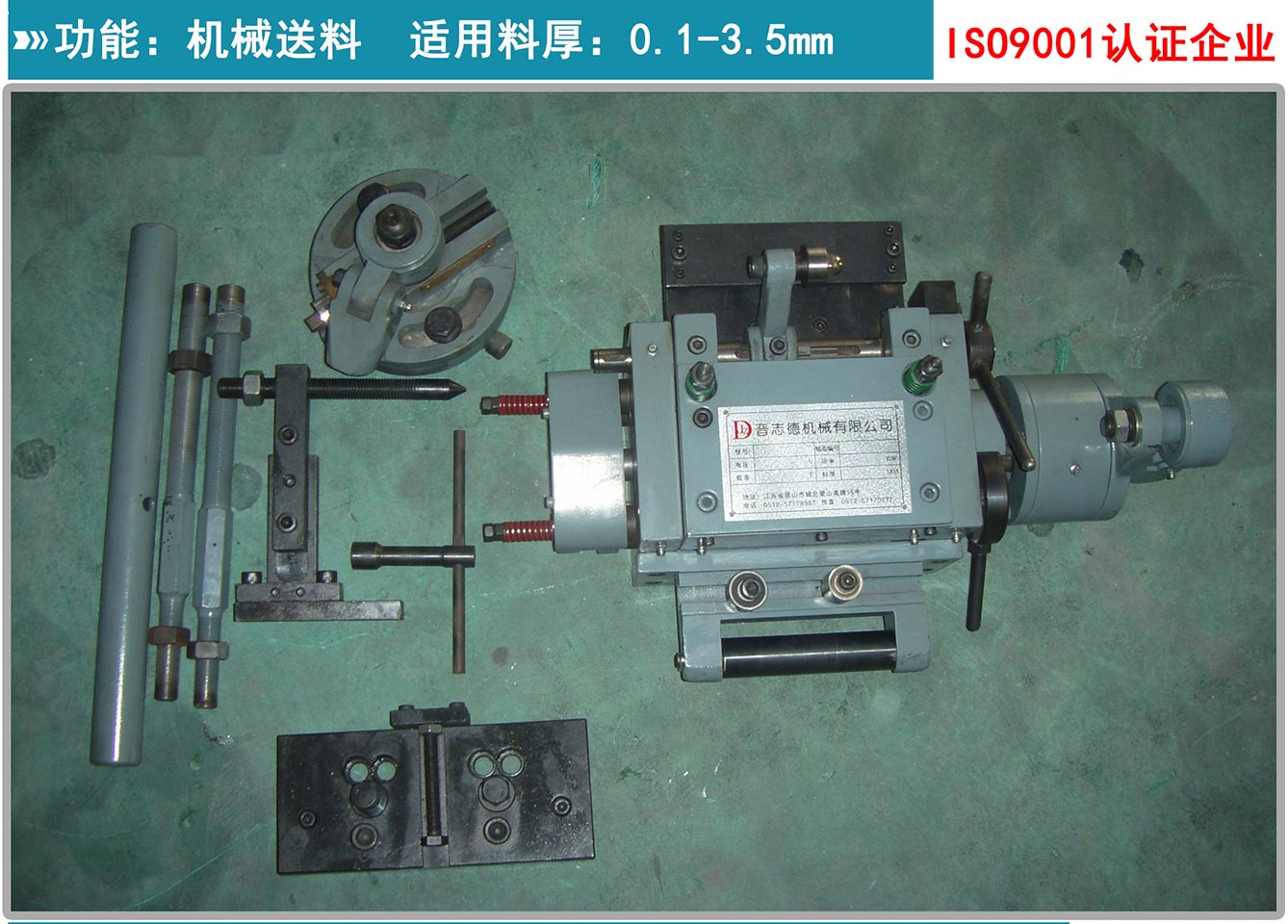

RF系列-高速滚轮送料机

发布时间:2011-05-21 16:14:17 发布人:admin 来源:晋志德机械

RF系列-高速滚轮送料机,滚轮送料器

性能特点:

功能特点:
  1、适用于连续加工生产。
  2、高速性。(每分钟可达500次~1000次)
  3、泛用性:无论材料之宽度与厚度,只需调整送料机去配合模具即可使用构造简单经济实用故障率低,保养容易。
  4、结构简单、经济实用、故障率低、保养容易。
送料精度:
  依回转数及送料长度而有所不同,一般其精度在0.05mm;
  若是导销作定位时,更可得±0.01mm的精度。
形 式:
  1、单式:适用于卷料(厚度0.15mm以上)单制品或连续制品时使用。
  2、复式:适用于卷料(厚度0.15mm以下) 短尺材料、单制品连续冲制品时使用。
高速滚轮送料机机型特点:
1、单向轴承
  嵌有超硬合金,并配合滚柱轴承,具耐磨性、安定性、精度高、寿命长。
  齿轮经过热处理HRC60o再精密研磨、传动精度高。
2、滚轮
  采用中空式、重量轻、回转惯性小,可即时停止,确保送料精度。
  经热处理HRC60o镀铬再研磨,硬度高、耐磨性优、寿命长。
3、碟式刹车(一般刹车装置)
  采用高级离合器来令片雨面完全接触,寿命长、稳定性佳、精度高。
4、逆向装置
  a.构造和单向装置一样,能相当精确地控制下轮,长时间使用亦不会使下轮有丝毫的倒退现象,稳定性和精度相当高。
  b.不因为冲压时所溅出的残油,而使刹车失录产生下轮倒转,送距不准之现象。
  c.不易产生高热。
  d.附有超硬合金和滚柱,不易磨损。
  e.动作方式为滚柱作圆周运动,而不是如4根导柱的直线运动,因此不会有咬死现象。
  f.摩擦力小,所需的传动扭力相对减少,传动机构较不易损坏。
  g.若有逆向装置的配备时速度可达30米/分,一般为20米/分,提高了50%的效率。
  h.特殊结构,增加了使用寿命。
  备注:每种机型一般刹车装置均为标准配备。若本机另有逆向装置时,一般刹车装置为辅助用,即双重刹车系统。

高速滚轮送料机主要技术参数:

规格 滚轮
宽度
mm
送料
长度
mm
材料
厚度
mm
材料
线高度
mm
冲床
吨数
外型尺寸mm 机械
重量
kg
A B C D E F G H
RF-105NS 100 50 0-1.6 55-100 5-20 537 247 250 292 200 95 295 120 64
RF-205NS 200 50 0-1.6 55-100 20 637 347 270 342 220 125 345 120 87
RF-255NS 250 50 0-1.6 55-100 20 687 397 270 367 220 125 345 120 95
RF-305NS 300 50 0-1.6 55-100 40 737 447 270 392 220 125 345 120 103
RF-355NS 350 50 0-1.6 55-100 40 787 497 270 417 220 125 345 120 111
RF-405NS 400 50 0-1.6 55-100 60 837 547 270 442 220 125 345 120 120
RF-455NS 450 50 0-1.6 55-100 80 887 597 270 467 220 125 345 120 131
RF-505NS 500 50 0-1.6 55-100 80 937 647 270 492 220 125 345 120 141
RF-555NS 550 50 0-3.5 55-100 110 987 697 270 517 220 125 345 120 151
RF-605NS 600 50 0-1.6 55-100 110 1037 747 270 542 220 125 345 120 161
RF-138NS 130 80 0-1.6 60-120 10-60 535 275 310 276 200 95 295 185 76
RF-188NS 180 80 0-1.6 60-120 20-60 605 345 310 311 200 125 325 185 84
RF-1310NS 130 100 0-3.5 70-140 40-60 618 308 410 349 272 380 632 241 142
RF-2010NS 200 100 0-3.5 70-140 40-80 688 378 410 384 272 380 632 241 155
RF-3010NS 300 100 0-3.5 70-140 60-160 788 478 410 434 272 380 632 241 180
RF-4010NS 400 100 0-3.5 70-140 80-260 888 578 410 484 272 380 632 241 200
RF-5010NS 500 100 0-3.5 70-140 110-260 988 678 410 534 272 380 632 241 220
RF-6010NS 600 100 0-3.5 70-140 160-260 1088 778 410 584 272 380 632 241 240
RF-7010NS 700 100 0-3.5 70-140 160-260 1188 878 410 634 272 380 632 241 260
RF-1315NS 130 150 0-3.5 70-140 40-60 618 308 410 349 272 380 632 241 143
RF-2015NS 200 150 0-3.5 70-140 40-80 688 378 410 384 272 380 632 241 156
RF-3015NS 300 150 0-3.5 70-140 60-160 788 478 410 434 272 380 632 241 181
RF-4015NS 400 150 0-3.5 70-140 80-260 888 578 410 484 272 380 632 241 201
RF-5015NS 500 150 0-3.5 70-140 110-260 988 678 410 534 272 380 632 241 221
RF-6015NS 600 150 0-3.5 70-140 160-260 1088 778 410 584 272 380 632 241 241
RF-7015NS 700 150 0-3.5 70-140 160-260 1188 878 410 634 272 380 632 241 261
RF-1320NS 130 200 0-3.5 70-140 40-60 618 308 430 349 272 380 632 256 146
RF-2020NS 200 200 0-3.5 70-140 40-80 688 378 430 384 272 380 632 256 159
RF-3020NS 300 200 0-3.5 70-140 60-160 788 478 430 434 272 380 632 256 184
RF-4020NS 400 200 0-3.5 70-140 80-260 888 578 430 484 272 380 632 256 204
RF-5020NS 500 200 0-3.5 70-140 110-260 988 678 430 534 272 380 632 256 224
RF-6020NS 600 200 0-3.5 70-140 160-260 1088 778 430 584 272 380 632 256 244
RF-7020NS 700 200 0-3.5 70-140 160-260 1188 878 430 634 272 380 632 256 264
RF-2030NS 200 300 0-3.5 100-190 60-160 720 410 480 485 317 380 677 298 223
RF-3030NS 300 300 0-3.5 100-190 80-200 820 510 480 535 317 380 677 298 251
RF-4030NS 400 300 0-3.5 100-190 80-200 920 610 480 585 317 380 677 298 279
RF-5030NS 500 300 0-3.5 100-190 110-260 1020 710 480 635 317 380 677 298 307
RF-6030NS 600 300 0-3.5 100-190 110-260 1120 810 480 685 317 380 677 298 335
RF-7030NS 700 300 0-3.5 100-190 110-260 1220 910 480 735 317 380 677 298 363
