现在位置:冲床减震垫铁

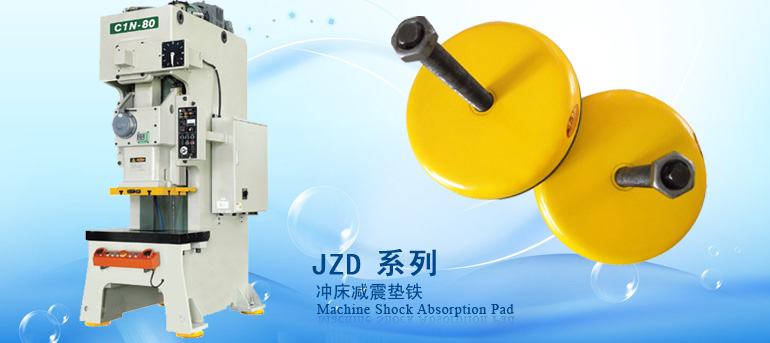

冲床减震垫铁,冲床防震垫铁,冲床防震脚

JZD系列冲床减震垫铁用途及特点:
  JZD系列减震垫用于各类冲床设备的安装和校平,承载力强,稳定性好,调平幅度大,即装即用,快捷方便,随时可以移动冲床设备等优点。
  1、安装冲床不需埋设地脚螺栓,缩短安装周期,节省安装费用。
  2、根据生产工艺变化,随意调整冲床位置,实现冲压生产流水线柔性化设计。
  3、调整冲床水平方便、迅速。
  4、改善冲床动态特性,提高冲床加工精度,具有隔震、减震、降低噪音之功能。
  5、耐油性,耐腐蚀性强。
JZD系列冲床减震垫铁使用方法:
  将所需垫铁放入冲床地脚孔下,穿入螺栓,旋至和承重盘接触实,然后进行冲床水平调节(螺栓顺时针旋转,冲床升起),将水平尺放于冲床加工平台上,用扳手调整垫脚上螺丝,边看水平尺边调,直至水平为止;调好冲床水平后,旋紧螺母,固定水平状态。因为橡胶的蠕变现象,在垫铁第一次使用时,两星期以后在调节一次冲床水平。
JZD系列机床减震垫铁结构组成:
  冲床减震垫铁为钢板压制而成,下面采用高强度耐油和冷却剂减震橡胶,产品外表美观,结构合理,减震性能优越,减震橡胶有效的衰减机器自身的振动,减少振动力外传,阻止振动力的传入,保证加工尺寸精度及质量。控制建筑结构谐振传播振动力和噪音。冲床安装不需设置地脚螺栓与地面固定,良好的减振和相当的垂直挠度,使冲床稳定于地面。节省安装费用,缩短安装周期。

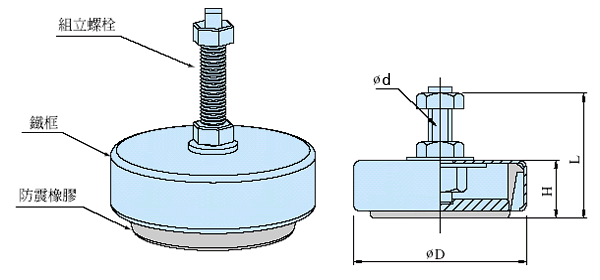

  冲床减震垫铁结构,冲床防震脚结构
减震垫铁安装注意事项:
  1、安装调整冲床水平时,务必使每个垫铁都受力,消除虚接触点。
  2、车间地面平度相差大,垫铁调整高度不能满足时,应在低点位置的垫铁和冲床基座之间加装平钢板后,再进行水平调整。
  3、垫铁第一次使用,冲床使用两周后,应再调一次冲床水平。
  4、冲床调换位置时,起重前,应先卸下垫铁。
型号规格选用表
型号 JZD-01 JZD-02 JZD-03 JZD-04 JZD-05 JZD-06 JZD-07
外径(D) mm 40 80 120 160 185 229 317
螺纹(d) mm M5 M10 M12 M16 M20 M241×1.5 M30×2
螺纹高度(L) mm 30 80 100 120 130 180 200
底座高度(H) mm 15 25 32 35 39 54 70
可调高度 mm 5 8 12 12 12 12 12
单件重量 kg 0.05 0.3 1.02 2.03 3.07 7.56 17.5
JZD冲床减震垫铁常用设备选用表
机床种类 单件最大承载(kg)
冲 床 100次/分 / / 420 800 2000 2800 5000
150次/分 / / 260 400 1000 1400 1800
200次/分 / / 180 200 450 900 1200
