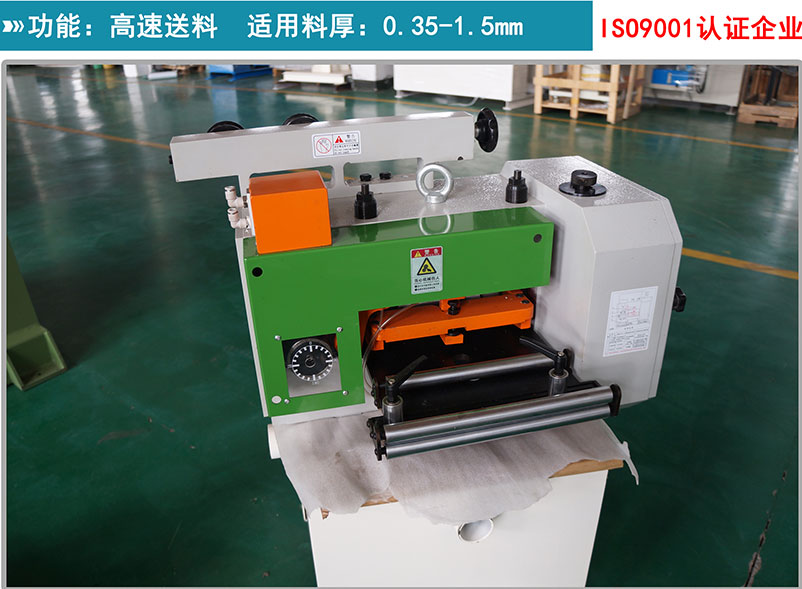

凸轮送料机

发布时间:2011-05-21 16:14:17 发布人:admin 来源:晋志德机械

凸轮送料机,齿轮送料机

性能特点:
适用范围: 本机型适用于要求高速(达到700SPM)加工且需要高精度送料(±0.02mm)的冲制品,主要用于以硅钢片,冷轧片为原材料的EI片,电机定转子片,镇流器片等产品冲制。
凸轮送料机机型特点:
  1、不需要调整送料厚度。送距仅靠1-4个齿轮的变换而成;
  2、利用精密凸轮分割器驱动实现间歇送料;
  3、仅下部滚轮驱动而上部滚轮则由弹簧压着;
  4、插入材料时,上下滚轮的放松则由空气阀的手动开关操作即可;
  5、上下滚轮皆有镀硬铬处理,硬度达到HRC60以上;
  6、放松装置为偏心凸轮,故放松角度可由0°~180°之范围内随意调整;
  7、可依据冲床出力轴不同旋转方向进行特殊订货;
  8、采用箱体式结构,结构紧凑,不易变形;
  9、润滑方式:分割器内凸轮部分和齿轮部分为浸油式,而其他部位则为强力注油式;
  10、独特设计的凸轮分度机构和精密齿轮保证了高精度、高速送料;送料速度达45米/MIN;
  11、齿轮采用20CrMnTi特殊钢经渗碳淬火处理;
  12、采用自行编写的步距计算软件实现最优化齿轮配置;
  13、高品质进口部件及精密加工与装配保证了机器维护工作量极少及较长的使用寿命;
  14、选择特别的附件后,可适应不同方向出力轴的冲床安装;
  15、优化的机构润滑方式保证机器长期稳定运行。

平面电子送料机主要技术参数:

型    号 FGC-150S FGC-200S FGC-300S
材料宽度mm 150 200 300
材料厚度mm 0.1~1.6
材料线高度mm 60~120
送料角度 180°
放松角度 可调整
安装位置 左边
送料方向 左   -→   右
重量(kg) 237 267 320
